QUALITY INSPECTION & MEASURING

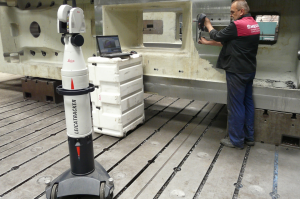

Leica tracker is a mobile optical CMM which calculates 3D position of the reflector from the horizontal angle, the vertical angle and from measuring of distance. Angular sensors use code devices with high resolution. Distances are determined by using either laser interferometer or worldwide most accurate measuring instrument of absolute distance (ADM).

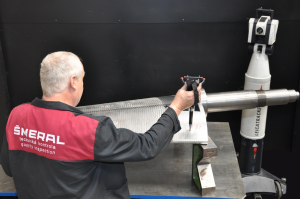

Advantages of Leica T-Probe:

• It is minimum 5 times smaller and 30 times lighter than a joint arm
• measuring is 2 times quicker due to minimal setting time for large measuring ranges
• intelligent identification of sensor and spice eliminates operator´s mistakes
• in larger measuring ranges is at minimum 3 times more accurate than an joint arm
• armless and wireless sensing for deep measuring on the parts and tools

Measuring range LTD 706:

• circular (360°)
• diameter 6 m
• vertically ⁺⁄₋ 45°

Measuring with a reflector:

• LTD 706 Uxyz 2,5 x 5 x 10 m: ± 10 μm

Measuring with the T-Probe (2 sigma values):

• measuring accuracy of 3D points: 100 μm
• measuring accuracy of length: 60 μm
• measuring accuracy of orb diameter: 20 μm + 2 μm/m

T-Probe:

• working conditions: 0° - 40°C
• storage conditions: -10° - 60°C
• measuring by T-Probe: 1 kHz
• tracking speed in all directions: 1 m/s
• weight: 670 g

Laser Tracker LTD 706:

• data rate: 3.000 points/s
• data rate output: 1.000 points/s
• lateral tracking speed: min. 4 m/s
• radial tracking speed: min. 6 m/s
• interferometer: single arm mixing interferometer
• wave length: 633 nm
• level of safety: security class I.

• přímá rozměrová kontrola
• posouzení shody 3D modelu se skenovaným dílem
• posouzení shody vyráběných vůči originálním dílům
• tvorba CAD modelu z naskenovaných dat

Možné skenovat ve dvou různých prostorech, dle velikosti dílu:

• 9,1m3 - objemová přesnost 0,064mm
• 16,6m3 - objemová přesnost 0,078mm

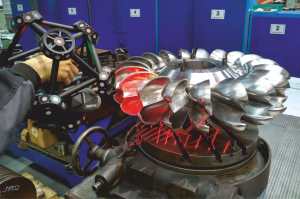

Popis zařízení:

• Měření skenovací hlavou MetraSCAN 3D a dotykovou sondou Handy Probe Next je možné kombinovat.
• Přesnost měření je zaručena díky dynamickému pozicování.
• Přístroj umožňuje rozšiřování pracovního prostoru bez vlivu na přesnost a lze tak měřit i objekty, které by se do pracovního prostoru nevešly. Snímá tvar povrchu sadou 7 laserových křížů.
• Je možné skenování barevných, černých i lesklých povrchů. Povrchy není nutno zmatňovat nebo sprejovat na bílo kvůli měření.
• Pracovní podmínky 5°C až 40°C.

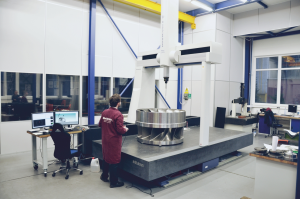

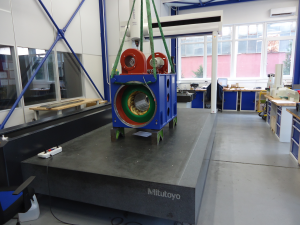

Large and highly efficient CNC SMS designated to implement high-precision measurements in various environments. Prepared for touchscreen systems, scanning systems, optical systems and laser scanning systems.

• Range: 1600x3000x1600 mm (X-Y-Z)
• Accuracy: (4,5 + 0,55 L/100) µm
• Loading capacity: max. 3500 kg
• Height of workpiece: max. 1800 mm

The device meets the following requirements:

• Proven bridge construction.
• High stiffness.
• Air bearings on lines of all axes.
• High accuracy.
• High speed and acceleration.
• Granite table with threaded holes MS.
• Multi-function control panel including two joystick levers and speed potentiometer.
• Anti-vibration table.
